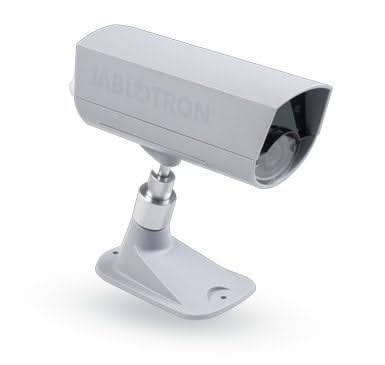

Il PIR JA-110C con fotocamera viene utilizzato per scattare foto di un'area monitorata e trasmetterle al pannello di controllo del sistema di sicurezza JABLOTRON 100.
Lo scatto di una foto viene attivato tramite l'attivazione di un'uscita PG, o tramite una richiesta di scattare una foto dal MyJABLOTRON Web Self-Service, o da un altro rilevatore (tramite l'attivazione PG). Questa impostazione è completata da una funzione opzionale che scatta continuamente foto e le memorizza temporaneamente. Vengono cancellati successivamente se non si verifica alcuna attivazione del rilevatore. Se in qualsiasi momento si verifica l'attivazione del rilevatore, un numero di foto pre-attivazione vengono salvate e le foto post-attivazione vengono scattate e archiviate in memoria, con un numero preselezionato di foto scattate durante e dopo l'attivazione del rilevatore. La telecamera è dotata di illuminazione ausiliaria a infrarossi. Il sensore di illuminazione ambientale della telecamera può attivare un'uscita PG nel sistema (questa può essere utilizzata, ad esempio, per accendere una luce ausiliaria IR esterna). La telecamera è monitorata e protetta contro le manomissioni tramite un rilevatore di inclinazione. Per l'uso all'aperto, quando esiste il rischio di contatto diretto, si consiglia un involucro protettivo aggiuntivo. La telecamera occupa una posizione nel sistema.
Specifiche;
Alimentazione tramite bus della centrale 12 V (9 - 15 V)
Consumo energetico (modalità inattiva/con illuminazione IR aggiuntiva) 15 mA/150 mA
Angolo di rilevamento PIR della telecamera 75°
Portata dell'illuminazione IR aggiuntiva max. 12 metri
Risoluzione telecamera LQ 320x240; HQ 640x480 pixel
Ambiente secondo EN 50131-1, IV. esterno, generale
Intervallo di temperatura operativa da -20 a +60°C, max. umidità 75%
Classe di protezione ingresso IP65
Dimensioni 155 x 75 x 55 mm
Livello di classificazione 2 Secondo EN 50131-1, EN 50131-3
Secondo EN 50130-4, EN 55022, EN 50581
