Descripción

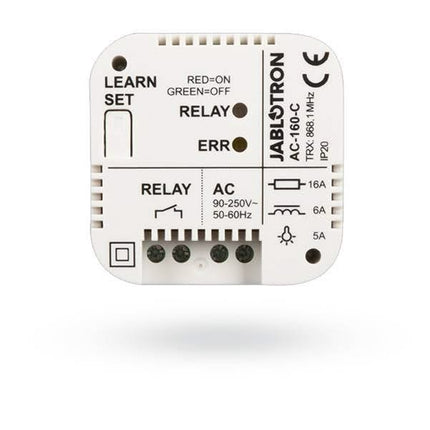

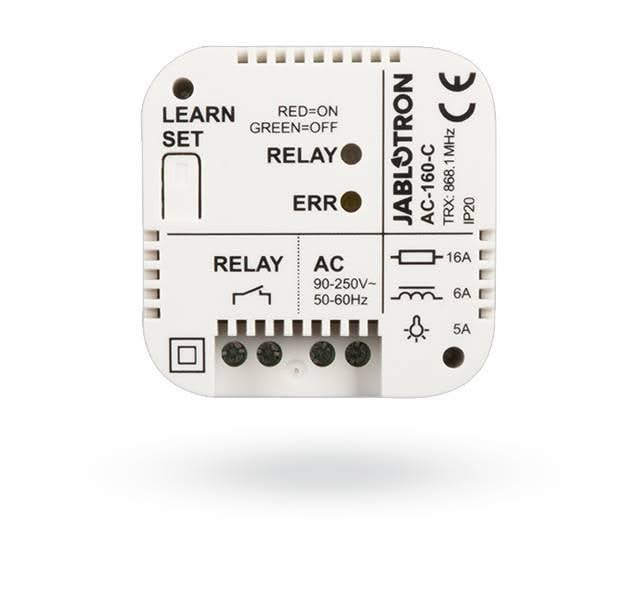

Relé de potencia multifunción inalámbrico Jablotron AC-160-C, modelo de montaje empotrado
El relé también puede instalarse como dispositivo independiente, respondiendo a la activación, por ejemplo, de detectores inalámbricos unidireccionales de la serie JA-15x. En este caso, el relé se activa según el modo seleccionado para el detector (5 modos disponibles: copia extendida, impulso, cambio de estado, desactivación y bloqueo). Proporciona un relé de contacto de conmutación con aislamiento galvánico y de seguridad para conmutar una carga de corriente de 230 V/16 A. Ocupa una posición en el sistema.
- Tensión nominal de alimentación 100-230 V, 50-60 Hz
Consumo de energía interno a 230 V CA (mín./máx.) 0,2 W / 0,7 W
Frecuencia de operación 868,1 MHz, protocolo Jablotron
Antena interna
Capacidad de carga de contacto – clase de protección II Tensión máxima conmutada 250 V CA
Carga resistiva (cosφ=1) máx. 16 A
Carga inductiva, capacitiva (cosφ=0,4) máx. 8 A
Iluminación halógena máx. 1000 W
Fuente de alimentación de CC conmutada mínima 0,5 W
Diámetro de los conductores conectados máx. 2 x 1,5 mm²; máx. 1 x 2,5 mm²
Clase de protección de entrada IP20
Dimensiones 49 x 49 x 26 mm
Rango de temperatura de funcionamiento: -10 °C - +40 °C, HR 75 % sin condensación
De acuerdo con ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
Condiciones de funcionamiento ERC REC 70-03
