Descripción

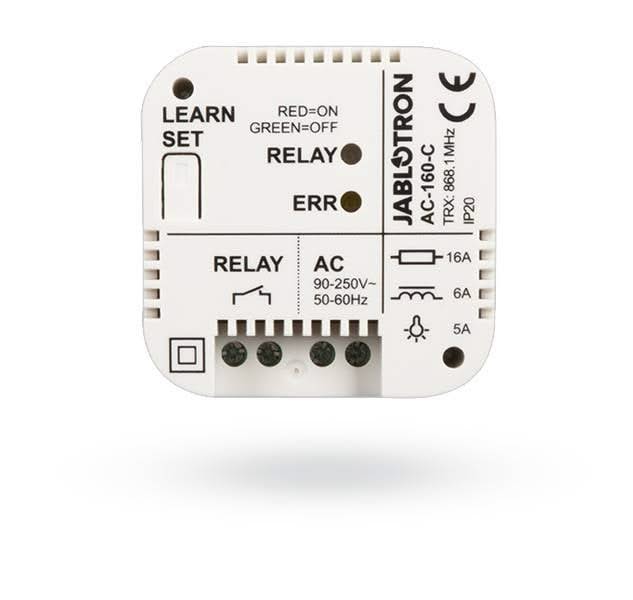

Relé de potencia multifuncional inalámbrico Jablotron AC-160-C, modelo integrado
El relé también se puede instalar como un dispositivo independiente, respondiendo a la activación de, por ejemplo, detectores inalámbricos unidireccionales de la serie JA-15x. En este caso, el relé se activa según el modo seleccionado para el respectivo detector (elección de 5 modos: copia extendida, impulso, cambio de estado, apagado y bloqueo). Proporciona un relé de contacto de conmutación con aislamiento galvánico y de seguridad para conmutar una carga de corriente de 230 V/16 A. Ocupa una posición en el sistema.
- Tensión de alimentación nominal 100-230 V, 50-60 Hz
Consumo de energía interno a 230 V CA (mín / máx) 0,2 W / 0,7 W
Frecuencia de funcionamiento 868,1 MHz, protocolo Jablotron
Antena interna
Capacidad de carga de contacto – clase de protección II Máx. tensión conmutada 250 V CA
Carga resistiva (cosφ=1) máx. 16 A
Carga inductiva, capacitiva (cosφ=0,4) máx. 8A
Iluminación halógena máx. 1000 vatios
Fuente de alimentación CC conmutada mínima 0,5 W
Diámetro de los conductores conectados máx. 2 x 1,5 mm2; máx. 1 x 2,5 mm2
Clase de protección de ingreso IP20
Dimensiones 49x49x26mm
Rango de temperatura de funcionamiento -10 °C - + 40 °C, RH 75% sin condensación
De acuerdo con ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
Condiciones de funcionamiento ERC REC 70-03
